Bộ xử lý hình ảnh LED NovaStar VC4 – Giải pháp điều khiển màn hình LED

1. Giới thiệu bộ xử lý hình ảnh NovaStar VC4

NovaStar VC4 là thiết bị xử lý và điều khiển hình ảnh dành cho hệ thống màn hình LED, hỗ trợ tiếp nhận tín hiệu từ nhiều nguồn phát khác nhau và truyền dữ liệu đến hệ thống card nhận LED. Sản phẩm được trang bị các cổng kết nối hình ảnh phổ biến như HDMI, DVI, VGA, USB và CVBS, đáp ứng nhu cầu trình chiếu trong nhiều môi trường sử dụng.

Với khả năng xử lý hình ảnh linh hoạt, VC4 phù hợp cho màn hình LED tại sân khấu, hội trường, trung tâm thương mại, showroom, phòng họp và các hệ thống quảng cáo kỹ thuật số.

2. Thông số kỹ thuật NovaStar VC4

• Tên sản phẩm: Bộ xử lý hình ảnh LED NovaStar VC4

• Thương hiệu: NovaStar

• Số cổng Ethernet đầu ra: 4 cổng Gigabit

• Tổng tải điểm ảnh tối đa: 2.600.000 pixel

• Chiều rộng màn hình tối đa: 3.840 pixel

• Chiều cao màn hình tối đa: 1.920 pixel

• Cổng tín hiệu đầu vào: HDMI 1.3, DVI, VGA, USB và CVBS

• Kết nối điều khiển: RS232

• Kết nối âm thanh: Audio In và Audio Out 3,5 mm

• Nguồn điện: AC 100–240 V, 50/60 Hz

• Cổng xuất dữ liệu màn hình LED: 4 cổng Ethernet

Lưu ý về độ phân giải: Chiều rộng 3.840 pixel và chiều cao 1.920 pixel là các giới hạn theo từng chiều, không đồng nghĩa với khả năng tải đồng thời toàn bộ số pixel của hình chữ nhật này. Tổng tải màn hình cần nằm trong giới hạn 2.600.000 pixel và đáp ứng các điều kiện cấu hình của thiết bị. Nếu chia đều về mặt tính toán, mỗi cổng Ethernet tương đương khoảng 650.000 pixel; đây là mức tham khảo, không phải giới hạn tải độc lập được bảo đảm cho từng cổng.

3. Chức năng các nút điều khiển mặt trước

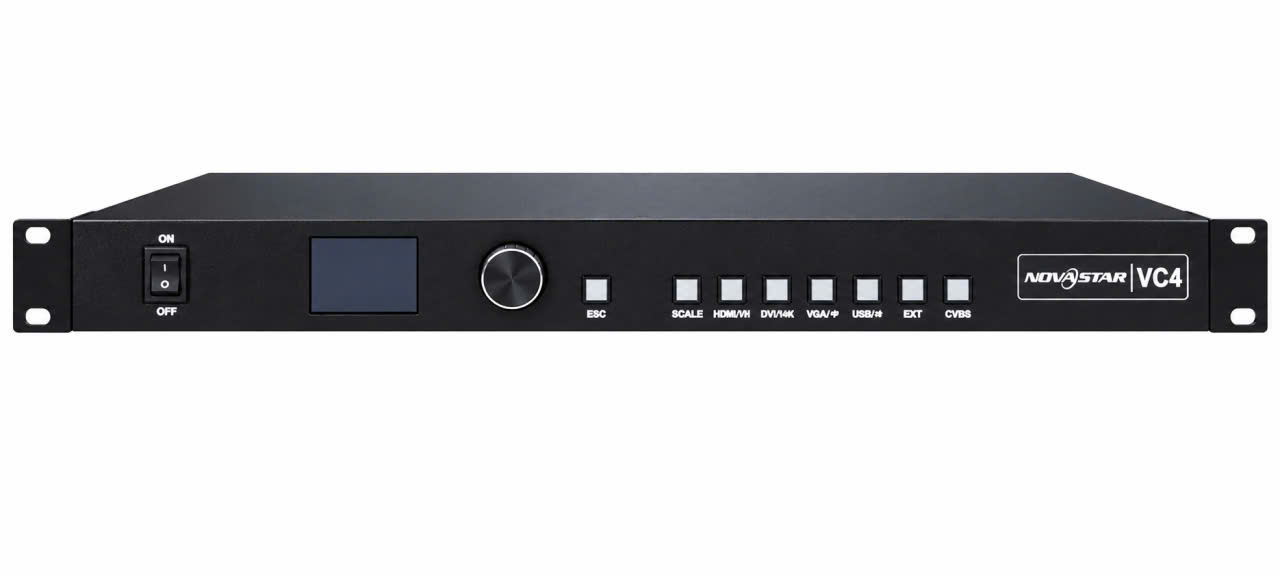

Mặt trước NovaStar VC4 được bố trí các phím chức năng giúp người vận hành lựa chọn nguồn tín hiệu và điều chỉnh hình ảnh trực tiếp trên thiết bị.

• ON/OFF: Bật hoặc tắt nguồn thiết bị.

• LCD: Hiển thị menu và thông tin trạng thái hoạt động.

• Núm xoay điều khiển: Di chuyển giữa các mục cài đặt, thay đổi thông số và xác nhận lựa chọn.

• ESC: Thoát khỏi menu hoặc quay lại màn hình trước.

• SCALE: Truy cập chức năng điều chỉnh tỷ lệ hình ảnh.

• HDMI: Chọn nguồn tín hiệu HDMI.

• DVI: Chọn nguồn tín hiệu DVI.

• VGA: Chọn nguồn tín hiệu VGA.

• USB: Truy cập chức năng liên quan đến USB theo chế độ vận hành.

• EXT: Phím chức năng mở rộng theo cấu hình thiết bị.

• CVBS: Chọn nguồn video CVBS.

Việc bố trí các phím ngay trên mặt trước giúp người dùng thao tác nhanh khi thay đổi nguồn phát hoặc tinh chỉnh hình ảnh trong quá trình trình chiếu.

4. Chức năng các cổng kết nối mặt sau

Mặt sau thiết bị tập trung các cổng nhận tín hiệu, điều khiển, âm thanh, nguồn điện và đầu ra dữ liệu cho màn hình LED.

Cổng nhận tín hiệu hình ảnh

• HDMI 1.3: Nhận tín hiệu hình ảnh kỹ thuật số từ máy tính hoặc thiết bị phát tương thích.

• DVI: Tiếp nhận tín hiệu hình ảnh kỹ thuật số.

• VGA: Kết nối với nguồn phát sử dụng tín hiệu hình ảnh analog.

• USB Type-A: Hỗ trợ kết nối thiết bị lưu trữ USB cho các chức năng được thiết bị hỗ trợ.

• CVBS: Nhận tín hiệu video analog tương thích.

Cổng điều khiển và âm thanh

• CTRL / RS232: Phục vụ kết nối điều khiển với hệ thống bên ngoài theo giao thức tương ứng.

• USB Type-B: Kết nối với máy tính phục vụ các tác vụ điều khiển hoặc cấu hình được hỗ trợ.

• AUDIO IN: Nhận tín hiệu âm thanh đầu vào.

• AUDIO OUT: Xuất tín hiệu âm thanh ra thiết bị ngoài.

• B/S (BNC): Cổng có nhãn B/S trên thiết bị; cần đối chiếu tài liệu đúng phiên bản để xác định chính xác tín hiệu và cách sử dụng.

Bốn cổng Ethernet OUTPUT

Các cổng OUTPUT 1, OUTPUT 2, OUTPUT 3 và OUTPUT 4 truyền dữ liệu đến card nhận của màn hình LED. Việc phân bổ màn hình trên từng cổng phụ thuộc vào tổng số điểm ảnh, sơ đồ đấu nối và cấu hình thực tế.

Cổng nguồn và tiếp địa

• AC IN: Nhận nguồn điện xoay chiều trong dải 100–240 V, tần số 50/60 Hz.

• GND: Điểm nối đất bảo vệ, hỗ trợ đảm bảo an toàn điện khi lắp đặt đúng kỹ thuật.

5. Ưu điểm và ứng dụng của NovaStar VC4

NovaStar VC4 tích hợp nhiều cổng nhận tín hiệu trong cùng một thiết bị, giúp hệ thống trình chiếu thuận tiện hơn khi chuyển đổi giữa các nguồn phát. Bốn cổng Ethernet đầu ra hỗ trợ kết nối dữ liệu đến hệ thống card nhận LED, trong khi các phím điều khiển trực tiếp giúp người dùng thao tác thuận tiện.

Thiết bị có thể được ứng dụng trong:

• Màn hình LED quảng cáo trong nhà và ngoài trời.

• Màn hình LED sân khấu, sự kiện và chương trình biểu diễn.

• Hệ thống trình chiếu tại hội trường, phòng họp.

• Màn hình LED tại showroom, cửa hàng và trung tâm thương mại.

• Các hệ thống hiển thị hình ảnh cần nhiều lựa chọn tín hiệu đầu vào.

Khả năng tương thích thực tế cần được kiểm tra theo cấu hình màn hình, card nhận và thiết bị nguồn phát.

6. Lưu ý khi lựa chọn và lắp đặt

Trước khi sử dụng NovaStar VC4, nên xác định tổng độ phân giải màn hình LED, số lượng card nhận, sơ đồ phân chia dữ liệu và loại tín hiệu đầu vào cần sử dụng. Không nên chỉ dựa vào số cổng Ethernet để tính tải độc lập cho từng cổng.

Để hệ thống vận hành ổn định, cần cấu hình đúng thông số màn hình, kiểm tra dây tín hiệu và nguồn điện, đồng thời tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.

7. Liên hệ tư vấn và báo giá

Nếu cần lựa chọn bộ xử lý hình ảnh cho hệ thống màn hình LED, hãy chuẩn bị thông tin về kích thước màn hình, độ phân giải, loại card nhận và nguồn tín hiệu sử dụng để được tư vấn cấu hình phù hợp.

Liên hệ: 0986279529 – 0823345777

NovaStar VC4 là giải pháp xử lý hình ảnh dành cho các hệ thống hiển thị LED cần nhiều lựa chọn đầu vào và khả năng phân phối dữ liệu qua Ethernet.
