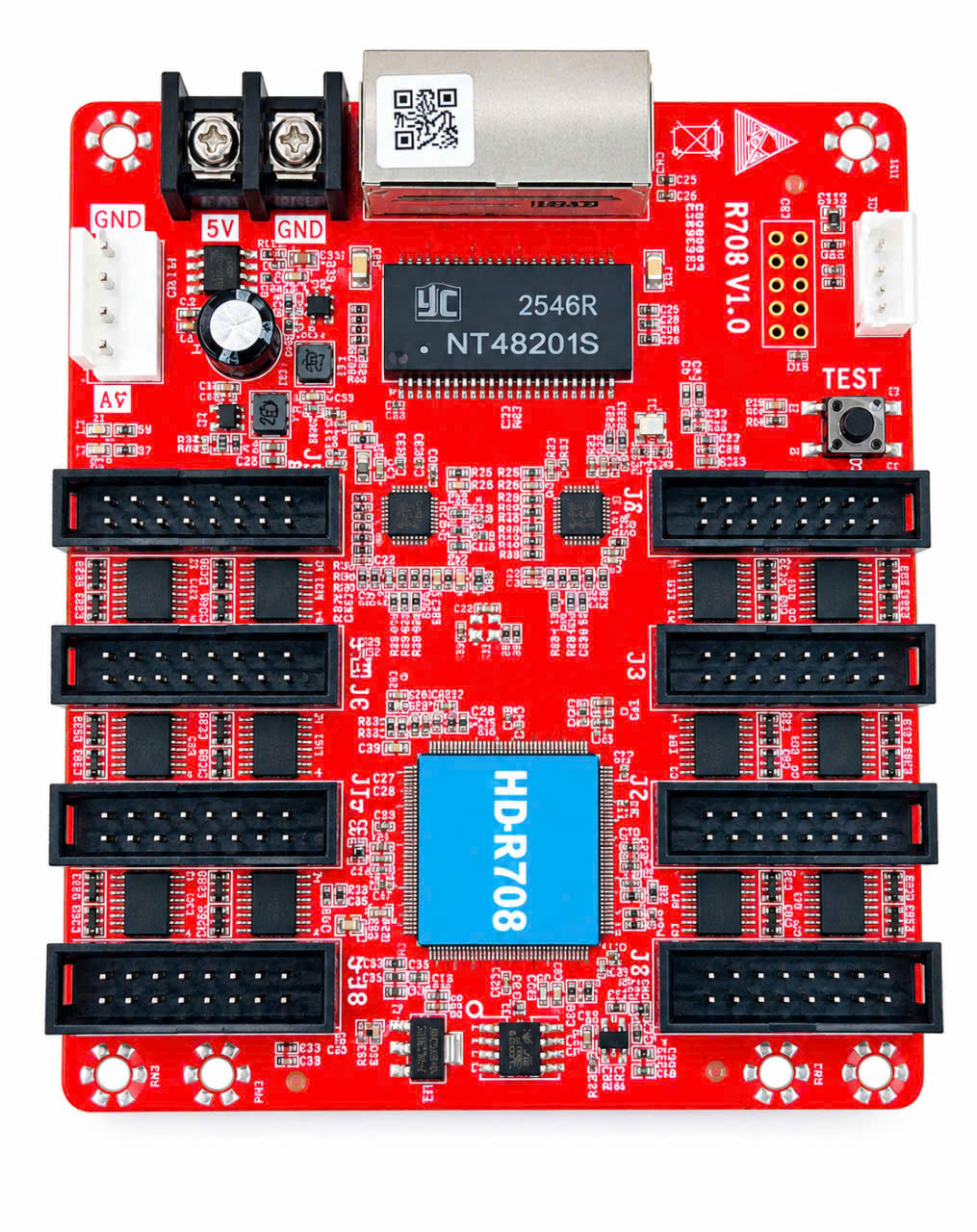

CAR HD R708 – CARD THU TÍN HIỆU MÀN HÌNH LED

CAR HD R708 là card thu tín hiệu chuyên dụng cho hệ thống màn hình LED, có nhiệm vụ nhận dữ liệu hình ảnh từ bộ điều khiển và truyền tín hiệu đến các module LED thông qua hệ thống HUB. Sản phẩm được thiết kế phục vụ các hệ thống LED quảng cáo, LED sân khấu, hội trường, nhà hàng, trung tâm thương mại và nhiều công trình hiển thị khác.

ƯU ĐIỂM CỦA CAR HD R708

1. Truyền tín hiệu ổn định

CAR HD R708 giúp tiếp nhận và truyền dữ liệu hình ảnh từ hệ thống điều khiển đến các module LED, đảm bảo tín hiệu được truyền tải ổn định trong quá trình vận hành.

2. Thiết kế nhỏ gọn

Card có kích thước gọn, thuận tiện bố trí bên trong cabinet hoặc box LED, giúp tối ưu không gian lắp đặt.

3. Dễ dàng lắp đặt và thay thế

Thiết kế phù hợp với hệ thống màn hình LED, giúp kỹ thuật viên dễ dàng đấu nối, kiểm tra và thay thế khi cần thiết.

4. Ứng dụng đa dạng

CAR HD R708 có thể được sử dụng cho nhiều loại màn hình LED như P2, P2.5, P3, P4, P5, P6... tùy theo cấu hình và hệ thống điều khiển sử dụng.

ỨNG DỤNG

CAR HD R708 được sử dụng trong nhiều hệ thống màn hình LED:

• Màn hình LED quảng cáo
• Màn hình LED trong nhà
• Màn hình LED ngoài trời
• Màn hình LED sân khấu
• Màn hình LED hội trường
• Màn hình LED phòng họp
• Màn hình LED nhà hàng, khách sạn
• Màn hình LED trung tâm thương mại
• Màn hình LED trường học và cơ quan
• Các hệ thống biển quảng cáo LED chuyên nghiệp

• THÔNG SỐ KỸ THUẬT CAR HD R708

  Thông số	Chi tiết
  Tên sản phẩm	CAR HD R708
  Loại sản phẩm	Card thu tín hiệu màn hình LED
  Phạm vi điều khiển	Chip thông thường: 128 × 512 pixels
  Phạm vi điều khiển IC PWM	256 × 512 pixels
  Phương thức quét	Hỗ trợ từ quét tĩnh đến 1/128 scan
  Phương thức giao tiếp	Gigabit Ethernet
  Cổng mạng	2 × Ethernet Gigabit
  Cổng xuất dữ liệu	8 × HUB75E
  Điện áp hoạt động	5V DC
  Điện áp đầu vào	4,0 – 5,5V DC
  Công suất tiêu thụ	5W
  Mức xám	256 – 65.536 mức
  Loại module hỗ trợ	IC thông thường và hầu hết IC PWM
  Khoảng cách truyền mạng	Tối đa khoảng 80m với cáp Cat5e/Cat6
  Kết nối nhiều card	Hỗ trợ kết nối nhiều card thu theo thứ tự linh hoạt
  Ứng dụng	Màn hình LED trong nhà, ngoài trời, quảng cáo, sân khấu, hội trường...

  PHẠM VI ĐIỀU KHIỂN

  CAR HD R708 có khả năng điều khiển tải hình ảnh ở mức:

  • IC thông thường: 128 × 512 pixel.
  • IC PWM: 256 × 512 pixel.
  • Với một số module LED độ phân giải cao như P1.667, P1.538, P1.25, card có thể đáp ứng tải lớn tùy cấu hình hệ thống và loại IC sử dụng.

  PHƯƠNG THỨC QUÉT

  Card hỗ trợ nhiều phương thức quét, từ quét tĩnh đến quét 1/128, giúp tương thích với nhiều loại module LED khác nhau.

  PHƯƠNG THỨC GIAO TIẾP

  CAR HD R708 sử dụng Gigabit Ethernet để nhận dữ liệu từ card phát/bộ điều khiển. Card được trang bị 2 cổng Ethernet Gigabit và 8 cổng HUB75E để kết nối với các module LED.

  ĐIỆN ÁP VÀ CÔNG SUẤT

  • Điện áp đầu vào: 4,0 – 5,5V DC.
  • Điện áp sử dụng tiêu chuẩn: 5V DC.
  • Công suất tiêu thụ: khoảng 5W.
  • Card có 2 đầu cấp nguồn 5V DC, thuận tiện cho việc cấp nguồn và đảm bảo hoạt động ổn định.

  CỔNG KẾT NỐI

  CAR HD R708 được trang bị:

  • 2 × cổng Ethernet Gigabit: kết nối với card phát hoặc kết nối giữa các card thu.
  • 8 × cổng HUB75E: kết nối trực tiếp đến các module LED.
  • Cổng nguồn 5V DC.
  • Nút TEST và đèn báo trạng thái hoạt động.
